Le système Bailey utilisé à COGEMA est le Micro-Z (µZ ou MZ).
Le Micro-Z
est un système de contrôle-commande à intelligence répartie, ou à
microprocesseurs distribués, qui assure des fonctions d’acquisition, de
traitement, de régulation et de restitution à partir de cartes à programmation
libre réparties par unité d’exploitation selon un découpage lié au procédé.
Chaque élément fonctionnel, piloté par son propre microprocesseur,
fonctionne de manière indépendante, ceci pour assurer la continuité du
contrôle-commande même en cas de dysfonctionnement d’une partie du système.
De plus, pour assurer une sécurité maximale au système, les interfaces et
organes de communication sont doublés et une surveillance croisée du dialogue
entre les différents microprocesseurs afin de localiser rapidement les
éventuelles défaillances.
La conception du système Micro-Z permet de
constituer des ensembles industriels parfaitement adaptés à chaque cas
particulier en fédérant différents éléments autonomes, en mettant en place un
système à programmation libre sans langage spécifique et en utilisant une
interface homme-machine relativement simple et évoluée, pour l’époque.
Chaque concentrateur supporte 16 cartes de traitement Bailey (et/ou CLIZ),
chaque carte pouvant générer 16 EDV. Ils communiquent avec les PCC (Postes de
Conduite Centralisée) par une liaison à grande vitesse (environ 500 kilo
bauds).
L’architecture permet une assez grande vitesse de réaction : de
0,2 à 3 secondes pour la transmission d’une alarme ; de 0,15 à 1 seconde pour la
transmission d’une commande.

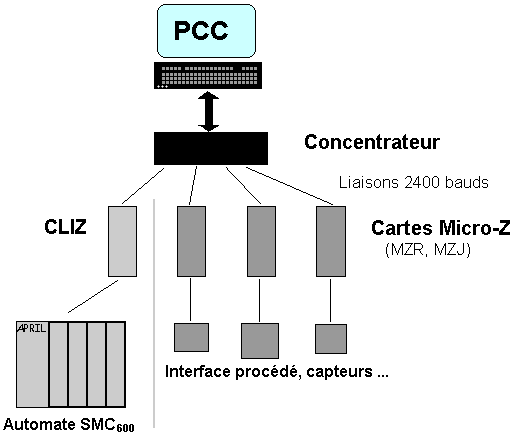

Schéma de principe du système Micro-Z Bailey.
